| 電渦流制動器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 來源： 點擊數：8404次 更新時間：2025/9/18 13:48:19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
規格型號 |
額定轉速 r/min |
額定轉矩 N.m
|
額定功率 KW |
勵磁電壓 V |
勵磁電流 A |
冷卻水量 L/min |
|
WZ-5 |
300-3000 |
5 |
0.75 |
<90 |
<5 |
1 |
|
WZ-10 |
10 |
1.5 |
1 |
|||
|
WZ-20 |
20 |
3 |
2 |
|||
|
WZ-50 |
50 |
8 |
5 |
|||
|
WZ-100 |
100 |
15 |
8 |
|||
|
WZ-200 |
200 |
30 |
15 |
|||
|
WZ-300 |
300 |
45 |
25 |
|||
|
WZ-650 |
650 |
100 |
<180 |
<10 |
55 |
|
|
WZ-1000 |
1000 |
150 |
80 |
|||
|
WZ-2000 |
2000 |
315 |
160 |
|||
WZ-3000 |
3000 |
470 |
240 |
|||
|
WZ-6500 |
6500 |
1000 |
<40 |
550 |
||
|
WZ-10000 |
10000 |
1570 |
<60 |
800 |
||
|
WZ-14000 |
14000 |
2200 |
<90 |
1100 |
||
|

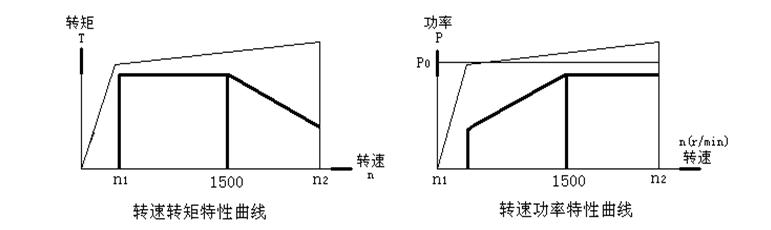

注1：轉速<1500r/min不超過額定轉矩；轉速>1500r/min不超過額定功率KW 注2：3000rpm以上產品可定制，最高轉速8000rpm |
||||||
- 特殊規格可定制；
-
后綴加G為高速型；
使用環境
1、最高環境溫度不超過40℃；
2、海拔高度不超過2000m；
3、當環境溫度為20℃時，相對濕度不大于85%。
注意事項
1、按額定轉矩、轉速、功率選用渦流制動器。嚴禁超轉矩、超功率、超轉速使用。
2、運行前須對電渦流制動器進行檢查。核定銘牌數據是否為要求的規格；檢查緊固件是否松動，各接線板接線是否正確，接觸是否良好，如有缺陷或不良應予排除或更換；用500伏的兆歐表檢查勵磁繞組,其絕緣電阻不低于12M Ω。
3、產品安裝時，以軸伸水平，底腳放平后旋緊地腳螺栓，并保證各相連裝置轉動輕快靈活。
4、冷卻水中不含有直徑1mm以上的固體顆粒或其它雜物，其pH值為6-8，硬度為300ppm以下，冷卻水中建議添加防銹劑。
5、進水壓力一般為不小于0.1Mpa，不大于0.3Mpa。
6、進水溫度最高不超過30℃，出水溫度約為50℃-60℃為宜，大于70℃時則應加大冷卻水量。當環境溫度低于4℃，為防止冷卻水結冰，漲壞產品內部的密封件，請排干冷卻水，或者選用對應的防凍液。
7、加載（加勵磁）之前必須先通入冷卻水，卸載（去勵磁）之后才能斷開冷卻水。嚴禁無水運行，否則短時間便會損害設備。水壓、流量應滿足說明書要求。
8、電渦流制動器和控制器必須有可靠接地。
9、制動器不工作時必須關閉控制器，勵磁電流回零。工作時注意勵磁電壓、電流，嚴禁超過額定參數運行。
10、電渦流制動器周圍應保持清潔,進出水口應保持暢通。
11、制動器投入運行后，應定期給軸承添加潤滑脂。
12、運行兩年后應進行大修，清洗軸承，更換潤滑脂，發現軸承損壞應更換。
